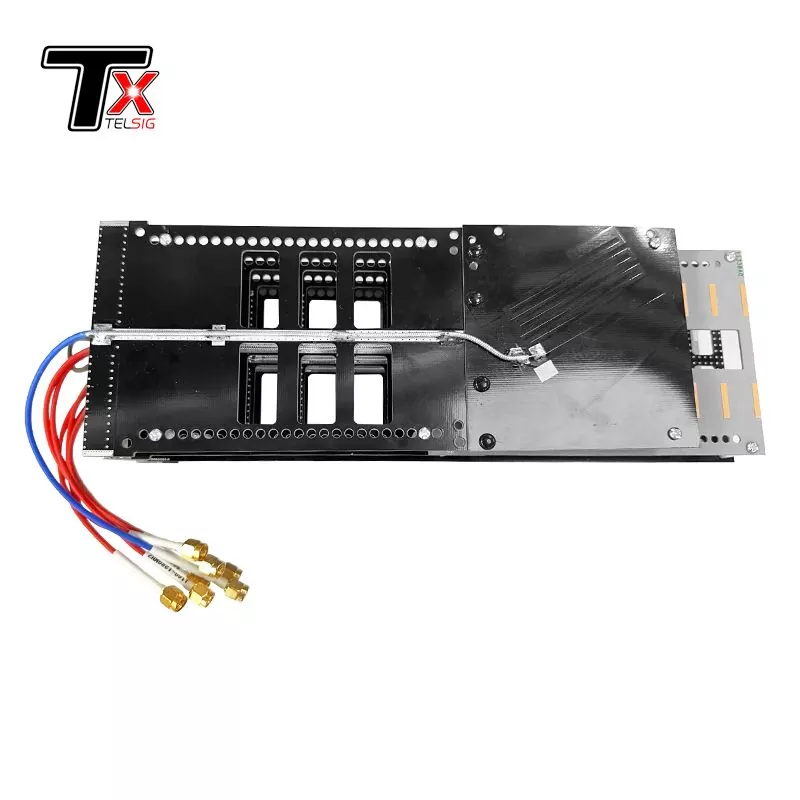

PCB-integrierte 7-Band-High-Gain-Antenne

PCB-integrierte 7-Band-High-Gain-Antenne ist eine Leiterplatte, die speziell in Drohnen-Störgeräten verwendet wird. Das Produkt ist in 7 Sortimente integriert, und verschiedene Sortimente können bei mehreren Gelegenheiten eingesetzt werden, es handelt sich also um ein All-in-One-Produkt. Benutzer wählen den geeigneten Bereich basierend auf dem realen Objekt aus, die Bereiche beeinträchtigen sich nicht gegenseitig. Hohe Verstärkung und hohe Leistung können das Signal übertragen, das Signal ist leicht zu stören.

Anfrage absenden

Produktbeschreibung

Einführung PCB-integrierte 7-Band-High-Gain-Antenne

Die in die Leiterplatte integrierte 7-Band-High-Gain-Antenne besteht aus Leiterplattenmaterial und verfügt über eine hohe Übertragungsleistung für Störsignale. Das Signal ist stärker als bei einer normalen Antenne, was die Drohne rechtzeitig zurückgibt. Es gibt 7 kombinierte Antennen im Bereich von 433 MHz bis 5,8 GHz und 1 dBi bis 17 dBi, die miteinander kombiniert werden können. Wenn ein Verstärker angeschlossen ist, wird ein Mute-Signal gesendet.

Spezifikation: Integrierte 7-Band-High-Gain-Antenne auf Leiterplatte

Typ	Frequenz (Einzelbestellung)	Erhalten	KSVN	Horizontal Strahlbreite	Vertikal Strahlbreite

433 MHz	428-438 MHz	1 dBi	≤1,5	75-90º	68-80º
900 MHz	803-930 MHz	5 dBi		72-88º	57-74º
1,2G	1160-1280 MHz	8 dBi		62-75º	55-68º
1,4/1,5/1,6G	1160-1620 MHz	8 dBi		55-75º	52-68º
2,4G	2400-2500 MHz	16 dBi		48-58º	27-38º
5,2G	5100-5350 MHz	17 dBi		35-45º	27-38º
5,8G	5700-5900 MHz	17 dBi		35-45º	27-38º
Verhältnis von vorne nach hinten			≥18 dB
Eingangsimpedanz			50Ω
Maximales Eingangssignal			50W
Eingangsanschlusstyp			086 Kabel 7 Stück*SMS-J
Abmessungen (LBH)			28497,560mm
Antennengewicht (kg)			0,35 kg
Betriebsfeuchtigkeit (％)			10 % – 95 %
Oberflächenfarbe			Schwarze Farbe
Betriebstemperatur (ºC)			-40～65 º

Vorteile PCB-integrierte 7-Band-High-Gain-Antenne

* 7-Band-Antenne mit hoher Verstärkung kann individuell angepasst werden

* Zartes und exquisites Design, bequem zu tragen

* Verbesserung der Signalübertragung und Effizienz

* Richtantenne, gut auf die Drohne ausgerichtet

* Der Überhitzungsschutz ist langlebiger

* Alles in einem, hohes Leistungs-/Kostenverhältnis

Ankündigungen zur 7-Wege-PCB-Antenne mit hoher Verstärkung

*Verwenden Sie es nicht bei Temperaturen über 65 °C

*Muss vor der Verwendung getestet werden

* Bei Fragen wenden Sie sich bitte an einen Spezialisten

*Die Verwendung eines zusätzlichen Verstärkers sorgt für eine bessere Wirkung

*Maximales VSWR≤1,5
